Automatisk Z Purlin rulleformemaskine

Primære applikationer og brugssager

Z-ringe er essentielle i stålrammekonstruktioner. Den automatiske Z Purlin rulleformningsmaskine, der fremstiller dem, er afgørende for mange brancher.

Kommercielle og industrielle bygninger: Z-purlins bruges mest til at understøtte tage og vægge på store bygninger. Du finder dem i varehuse, fabrikker, flyhangarer og indkøbscentre. Deres design tillader at de skal overlappes. Dette skaber stærke strukturer, der kan spænde over lange afstande.

Landbrugsbygninger: De bruges i lader, lagerskure og drivhuse. Deres lette vægt og høje styrke er ideelle til disse strukturer.

Solar Power Farms: Storskala solpanelmonteringsstrukturer er stærkt afhængige af Z-purlins. Den automatiske maskine kan producere lange, tilpassede længder. Dette reducerer samlinger på stedet og fremskynder installationen.

Støttestrukturer: De bruges til mezzaningulve, platformsrammer og som understøtninger til loftsystemer.

Renoverings- og udvidelsesprojekter: Evnen til at producere tilpassede profiler og længder gør disse maskiner perfekte til renoveringsprojekter.

Konventionelle tekniske parametre

Specifikationerne for den automatiske Z Purlin-rulleformningsmaskine varierer efter mærke, men alligevel er nøgleparametrene stort set de samme.

Materialetykkelse: Den behandler materiale fra 1,5 mm til 3,0 mm. Kraftige modeller kan klare tykkelser op til 4,0 mm.

Materialebredde: Indgangsspolens bredde varierer normalt fra 900 mm til 1250 mm.

Færdig Purlin Højde: Benhøjden af ​​Z Purlin ("Z"-dimensionen) kan variere fra 100 mm til 300 mm.

Flangebredde: Top- og bundflangerne kan variere fra 50 mm til 90 mm.

Produktionshastighed: Dette er en nøglemåling. Hastigheden varierer typisk fra 15 til 30 meter i minuttet. Dette afhænger af materialetykkelse og profilkompleksitet.

Hulningskapacitet: Maskinen kan udstanse boltehuller, servicehuller og slidser. Stanseenheden kan udøve en kraft på 20 til 50 tons.

Kontrolsystem: En centraliseret PLC (Programmable Logic Controller) og Human-Machine Interface (HMI) touchskærm. Dette er hjernen i operationen.

Drivsystem: Højpræcisions servomotorer til stanse- og klippeenhederne. Robuste AC-motorer til valseformning stationer.

Hydrauliksystem: Driver stanse- og skæremekanismerne. Den er designet til højt tryk og stabilitet.

Vigtigste fordele og fordele

Den automatiske Z Purlin-rulleformningsmaskine er dramatisk mere effektiv end både manuelle og halvautomatiske metoder.

Høj produktionseffektivitet: Det er en kontinuerlig drift. Maskinen producerer færdige riller i en enkelt omgang. Dette øger produktionen dramatisk sammenlignet med traditionelle metoder.

Enestående dimensionsnøjagtighed: Hver stang er identisk. Maskinen skaber helt ensartede dele. Dette betyder alt går glat sammen under byggeriet.

Reducerede arbejdsomkostninger: En eller to operatører kan styre hele produktionsprocessen. Maskinen automatiserer mest arbejdskrævende opgaver.

Minimalt materialespild: Maskinen bruger coil stock. Den skærer i nøjagtige længder. Systemet skærer markant ned på skrotmateriale. Dette er en stor fordel i forhold til at bruge forskårne ark.

Driftsfleksibilitet: PLC'en kan gemme hundredvis af forskellige produktprofiler. Skift fra en Z-pindstørrelse til en anden er hurtigt og nemt. Det går ud på at kalde et nyt program op på HMI.

Integreret behandling: Maskinen udfører flere operationer samtidigt. Det former, slår og skærer i en enkelt integreret cyklus, der fjerner behovet for separate stationer.

Forbedret sikkerhed: Det beskytter operatører med lukkede bevægelige dele, sikkerhedsafskærmninger og nødstopknapper.

Overlegen styrke og kvalitet: Koldvalseformningsprocessen hærder stålet og øger derved det endelige produktets styrke langs bøjningerne.

Detaljerede maskinkomponenter og funktion

A. Decoiler og Loader

Dette er udgangspunktet. En kraftig dorn holder den store stålspole. Hydrauliske arme eller et cantilever-system hjælpe med at læsse spolen. En automatisk dorn udvider sig for at gribe spolen indefra. En skrællerplade sikrer spolen føres jævnt ind i maskinen.

B. Indføringsguide og nivelleringsenhed

Strimlen nivelleres først for at sikre perfekt planhed - et krav, der er grundlæggende for den endelige kvalitet.

C. Rulleformningsstation

Denne station er hjertet i maskinen. Den er bygget af en række parrede rullematricer på robuste stativer. hver par bøjer gradvist strimlen til den endelige Z-form. Antallet af formningsstativ kan variere. En typisk maskine har 16 til 22 stande. Flere stativer giver mulighed for en jævnere, mere præcis formgivningsproces. Dette reducerer stress på materiale.

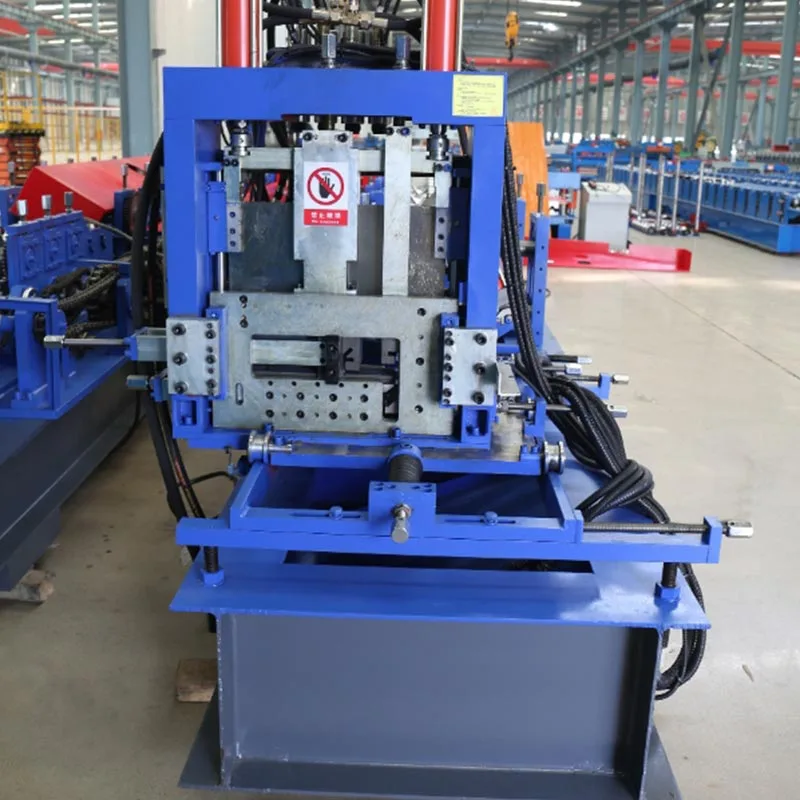

D. Stanse- og skæreenhed

Denne enhed er placeret efter formningsstationen. Den drives af højpræcisions servomotorer.

Stansning: En hydraulisk stanseenhed skaber huller i spindlens væv eller flange. Hulningsmønsteret er fuldt ud programmerbar: den kan indeholde funktioner såsom runde huller, aflange slidser eller brugerdefinerede former.

Skæring: Der anvendes et flyvende afskæringssystem. Skæreværktøjet bevæger sig synkront med den bevægelige rille. Det gør en ren, gratfri skæring uden at stoppe produktionslinjen. Snitlængden programmeres ind i PLC'en med høj nøjagtighed.

E. Kontrolsystem (PLC og HMI)

PLC'en er den automatiske Z Purlin Roll Forming Machines hjerne, der koordinerer alle bevægelser. Al operatørkontrol sker gennem en intuitiv berøringsskærm (HMI) til indtastning af parametre som længde og hulmønstre. Med dette system, betjeningen er enkel og drevet af indbygget diagnostik.

F. Udløbsbord og stablesystem

De færdige Z-pinde føres ud af maskinen. Et automatisk stablesystem organiserer grenene i pæne bundter. Dette gør dem nemme at håndtere, transportere og sende til byggepladsen.

Trin-for-trin produktionsworkflow

Hele denne proces fungerer som én sømløs, automatiseret sekvens.

Spolebelastning

En ny stålspole læsses på decoileren ved hjælp af en traverskran eller gaffeltruck. Dornen udvider sig for at låse spole på plads. Den forreste ende føres derefter ind i nivelleringsenheden.

Materiale nivellering og fodring

Strimlen passerer gennem et sæt nivelleringsruller. Disse ruller udøver præcist tryk for at fjerne enhver krumning fra vikling. Den nu flade strimmel føres fremad i valseformningsstationen.

Progressiv rulleformning

Stålbåndet bevæger sig gennem hvert stativ af førstnævnte. Strimlen passerer gennem en række rullestationer. Kl hver station modtager en præcis bøjning, der gradvist udvikler sig fra en flad strimmel til en færdig Z-sektion. Dette gradvis formning beskytter materialets integritet.

Servodrevet stansning og skæring

Den dannede Z-ring kommer ind i stanse- og skæreenheden.

PLC'en signalerer stanseenheden til at skabe det programmerede hulmønster. Huller er lavet med præcision angivne steder.

Samtidigt sporer et flyvende afskæringssystem den bevægelige purlin. Når den forudindstillede længde er nået, vil fræseren spænder på, bevæger sig med materialet og laver et rent, firkantet snit. Det vender derefter tilbage til sit udgangspunkt for næste stykke.

Output og stabling

Den færdige Z-ring bevæger sig langs udløbstransportøren. En automatisk stabler tæller brikkerne og grupperer dem i bundter af en bestemt størrelse. En gaffeltruck bruges derefter til at fjerne de færdige bundter.

Den automatiske Z Purlin Roll Forming Machine er mere end blot fabriksudstyr. Det er en meget sofistikeret produktionssystem. Det er automatiseret, præcist og effektivt.

For enhver metalkonstruktionsvirksomhed er denne maskine en strategisk investering. Det øger produktionskapaciteten og forbedrer produktkvaliteten. Det sænker også driftsomkostningerne og giver fleksibiliteten til at imødekomme forskellige projektbehov.

Ved at levere pålidelige, brugerdefinerede komponenter på efterspørgsel, leverer denne maskine en afgørende fordel i nutidens hurtige tempo byggebranchen. Det er en hjørnesten i moderne infrastruktur.
